- 来週の富士ヒルクライムへ向けて、ナンバープレートを自作してみました!(→計測チップだったので結局使いませんでした。)
- この記事ではゼッケンプレートをDIYする方法を紹介します。たくさん作ったので販売 もしちゃいます。
- アマゾンで買えば1000円ぐらいで買えます。
![](https://m.media-amazon.com/images/I/31o1S-H%2B-sL..jpg)

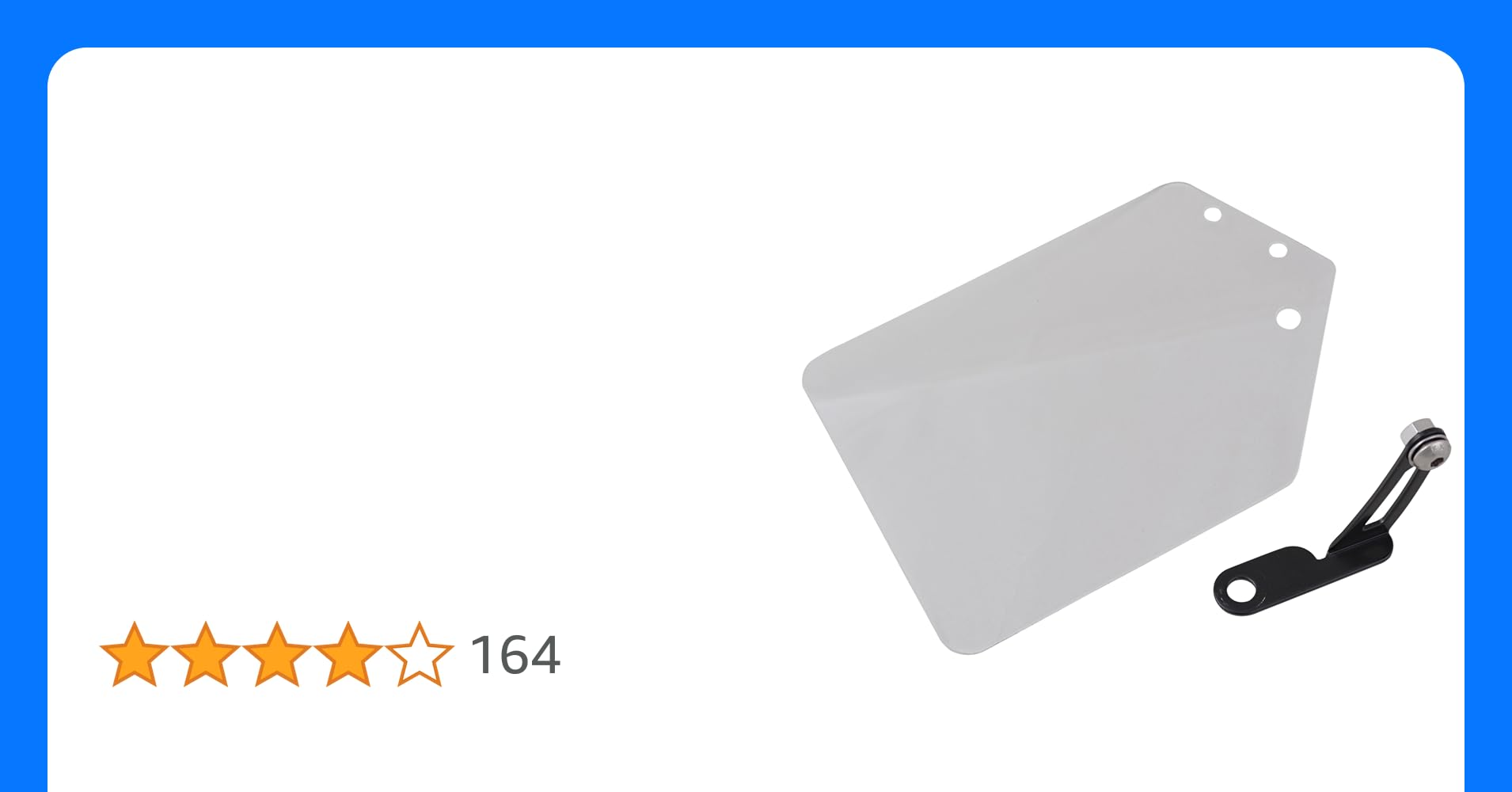

ノグチ(NOGUCHI) ゼッケンプレート [クリア] 1枚 取り付け穴加工済み
汎用タイプのゼッケンプレート、取り付け用穴加工済みと キャリパー止め用のステーのセットになります。 透明プレート(写真は保護シールを貼った状態です)で、 サイズは横11cm(上面)/9cm(下面)、高さ9cmとなります。 主催者配布のゼッケ...
手順(試作品1)
![IMG_0611](https://triathlon.teraren.com/wp-content/uploads/2015/06/IMG_0611-768x1024.jpg)
まず、マウントをY’sロードカスタム館で入手します。(amazonだと割高)
![](https://m.media-amazon.com/images/I/31EdhiF%2BVNL..jpg)

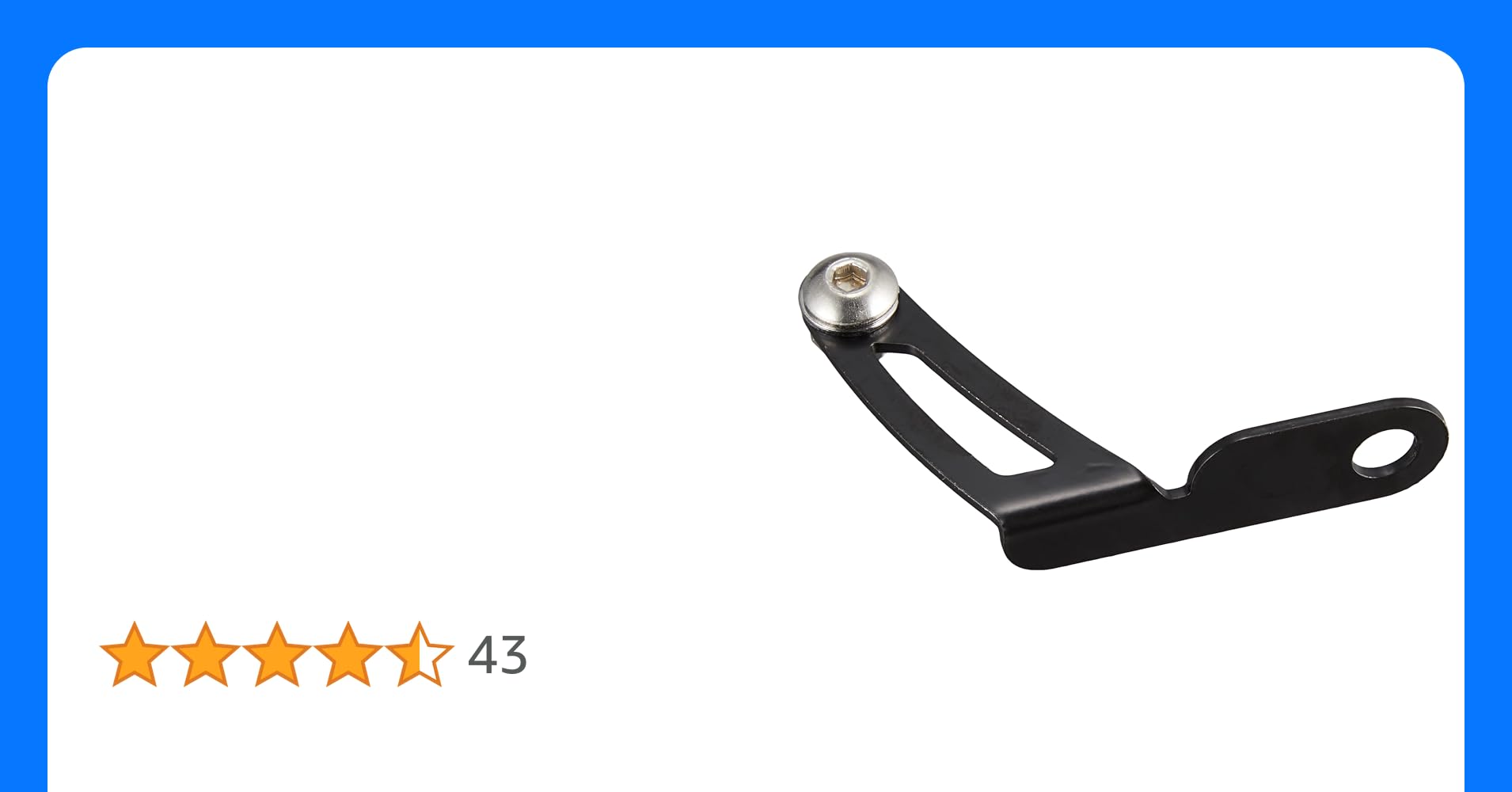

TNI ナンバープレート台座 中
ブレーキ台座に取付けることができるナンバープレート。プロチームや実業団チームによく見かけるタイプです。 ステンレススチール製 重量: 8.4g (ボルト無し) ボルトは3.3g ※取付例のブレーキ、フレームなどは含まれません。
![IMG_0612](https://triathlon.teraren.com/wp-content/uploads/2015/06/IMG_0612-768x1024.jpg)
安価だし柔軟性もありそうなので透明下敷きにしました!
再生品だからエコです。この1枚から4枚分のゼッケンプレートが作れます。
厚さは1mmかと思います。
![IMG_0613](https://triathlon.teraren.com/wp-content/uploads/2015/06/IMG_0613-768x1024.jpg)
本来2mm厚ぐらいほしいけど、1mm弱なのでこのぐらいたわみます。
まぁ、薄いので軽いです!
ゼッケンプレートのサイズはこちらを参考にしました。
下敷きなのでカッターで切れます。
![IMG_0615](https://triathlon.teraren.com/wp-content/uploads/2015/06/IMG_0615-1024x768.jpg)
耐水ペーパーの600番で、角をとります。また、切り口も鋭いので、45度でヤスリを当てて角を丸くします。
取り付け用の穴を明けます。ハンダゴテで溶かします。
溶かした周りが盛り上がるので、ニッパーとヤスリで平にします。平にしないとネジを締めた時の摩擦が少なくなってしまいます。
あとは、マウントにネジ止めすれば完成。このマウント、ネジをきつく閉めづらいので、グリスを塗りつつネジ止めするのが良いです。
実際に取り付けたところ。
まぁ、いい感じです!渡しの場合、サドルバッグとプレートが当たるので、普段はプレートだけ外しておけば良いと思います。
手順(試作品2)
資材は2mmですとあつすぎて重さも出てきてしまうので1mmにします。
PET板ですと柔らかすぎるので、塩ビ板が良さそうでした。
![](https://m.media-amazon.com/images/I/311ip5pbAhL..jpg)

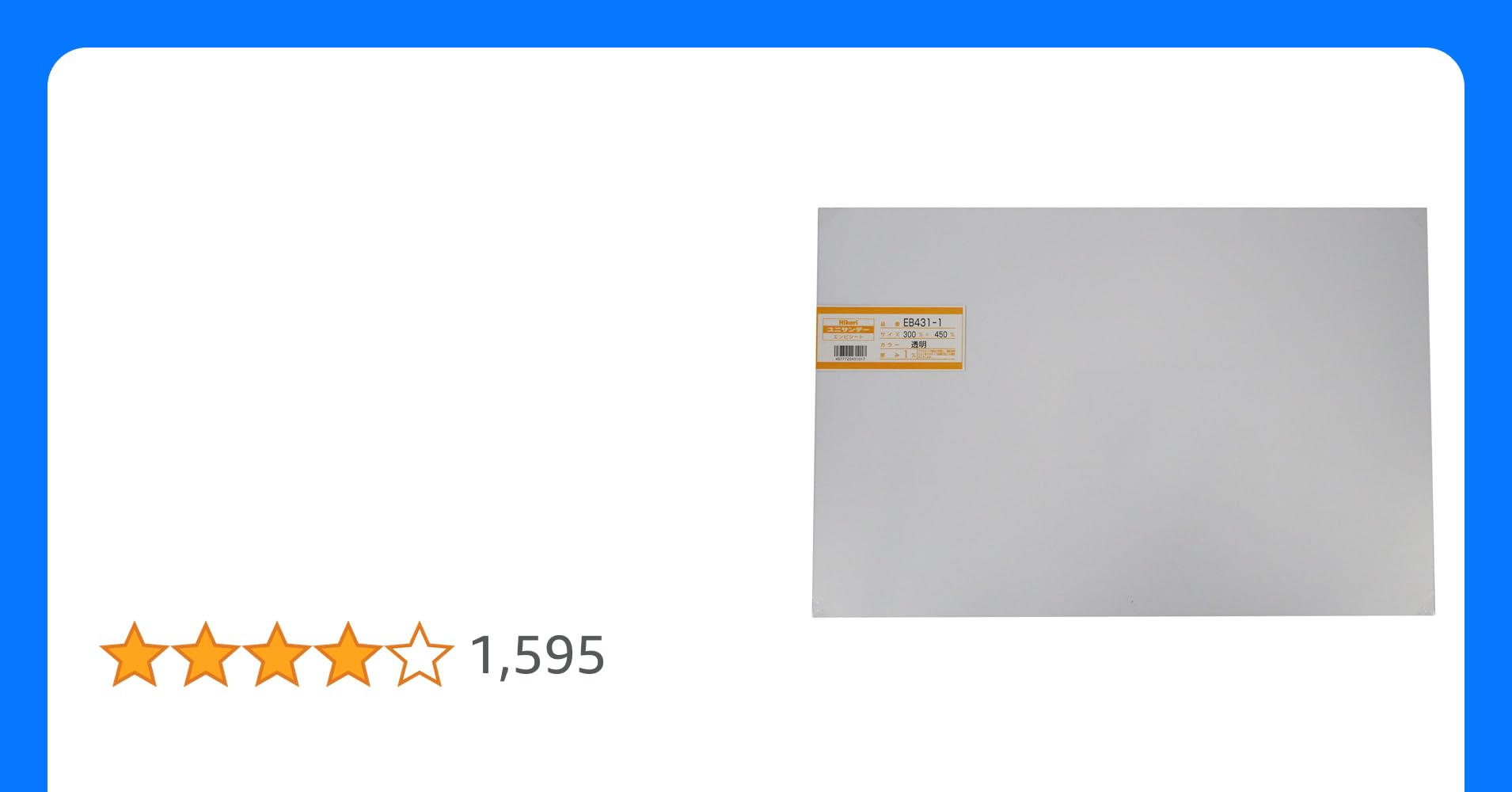

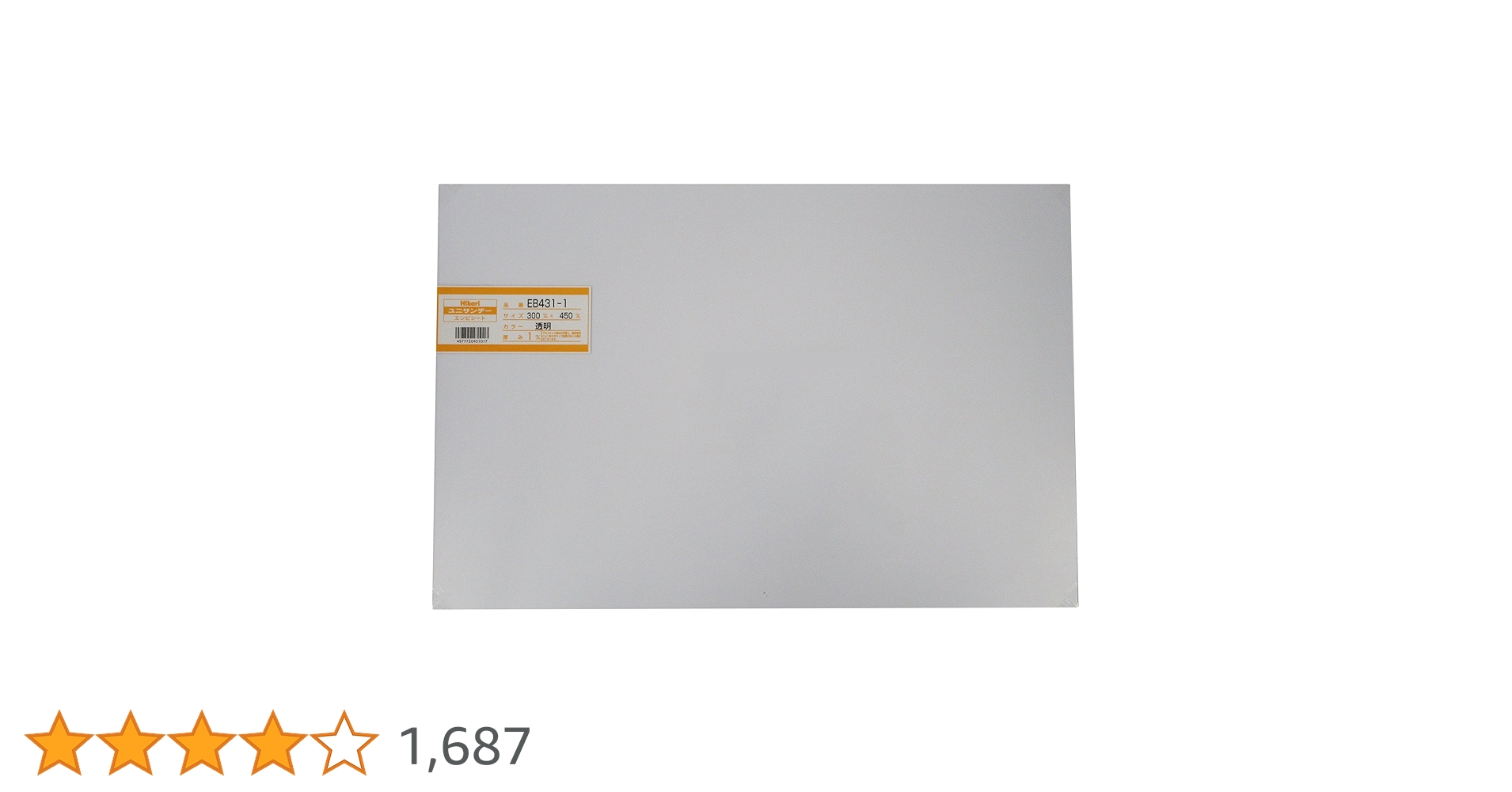

光 塩ビ板 透明 1×300×450mm EB431-1
ユニサンデー 模型材料やディズプレイ、雑貨制作などの材料に用いられる一般的な塩ビ板 ドライヤー等で部分的に熱して変形・加工することができる 対薬品性、電気絶縁性に優れ、燃えにくい素材 ※加熱加工する際はやけどに十分注意すること
穴あけにはホールカッターを使ったほうが良いです。以前はハンダゴテで溶かしてやっていましたが、穴を開けた回りが溶けてしまって見た目が汚いです。
このホールカッターであれば綺麗に削れます。
![](https://m.media-amazon.com/images/I/310142G6Z3L..jpg)

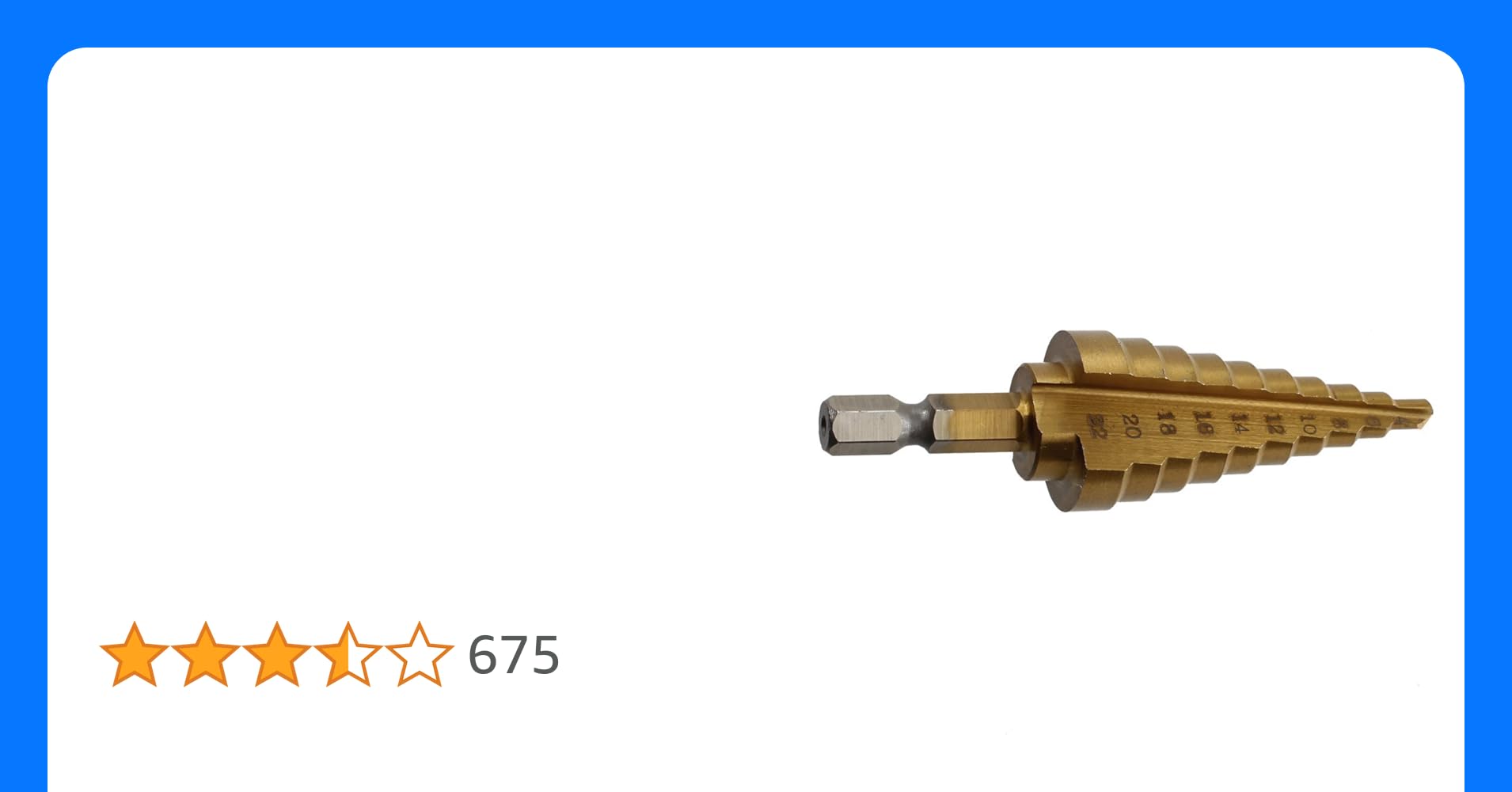

ドリル,SODIAL(R)4-22MM HSS 4241 板金用六角チタンコーンドリルビットホールカッター
ドリル,SODIAL(R)4-22MM HSS 4241 板金用六角チタンコーンドリルビットホールカッター
試作品2の結果がこちら。
![](https://triathlon.teraren.com/wp-content/uploads/2021/10/image-1-3-1024x697.jpg)
